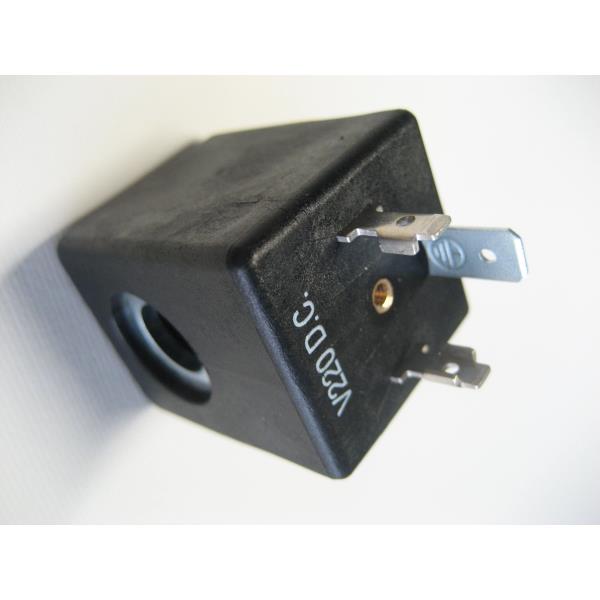

La bobina codice 4055022216 viene sostituita dal codice 3570740013
Caratteristiche tecniche bobina: 3,5W, 220V C.C. in corrente continua, ha dimensioni in mm vista fronte foro: L29 H 37.5 P31, connettore elettrico con Fast on 2 x 2,8X08 + terra , il foro passante ha diametro 10 mm ,profondità cilindro 29mm
ATTENZIONE INDICAZIONI IMPORTANTI PER LA SOSTITUZIONE : Prima di sostituire la “Bobina” e’ assolutamente necessario rispettare la procedura operativa sottodescritta e ricavata da un SB ufficiale, questo per evitare accidentali perdite di GAS
PROCEDURA DI SOSTITUZIONE DELLA BOBINA Per rimuovere la bobina: A ) Ad apparecchio spento e scollegato dalla rete, scollegare i collegamenti elettrici della bobina B ) Svitare il dado di fissaggio della bobina (1) facendo attenzione a non allentare il perno di fissaggio della bobina (3) questo per evitare perdite di gas IMPORTANTE durante le operazioni di smontaggio della bobina e’ necessario mantenenere fisso il corpo della stessa (2) e contemporaneamante svitare il dado (1) ,EVITATE ASSOLUTAMENTE DI RUOTARE la bobina in senso antiorario per facilitare lo svitamento del dado. Per rimontare la bobina: A ) Inserire la bobina (2) rispettando il senso di orientamento originale B ) Bloccare il dato di fissaggio (1) applicando una forza compresa tra 2,2 – 3 N/m C ) Verificare la tenuta del gruppo con un cercafughe o con della semplice acqua saponata D ) Ripristinare i collegamenti elettrici
Il ricambio è destinato all'installazione da parte di personale tecnicamente qualificato. Se non disponi della competenza necessaria, rivolgiti a un tecnico prima di procedere: un componente installato in modo errato può danneggiarsi in modo irreparabile.
Prima di intervenire, sempre
Scollega l'apparecchio dalla rete elettrica togliendo la spina, e chiudi il rubinetto dell'acqua se l'apparecchio è idraulico.
Fai riferimento alla documentazione tecnica del costruttore per lo smontaggio e la sequenza di rimontaggio.
Fotografa la disposizione originale prima di rimuovere il pezzo: è il modo più semplice per ripristinarla correttamente.
Non forzare fascette, agganci e raccordi: sostituiscili se danneggiati.
In più, per ricambi e componenti elettronici
Quanto segue riguarda schede, moduli di potenza, timer, sensori, resistenze, motori e ogni componente collegato all'impianto elettrico dell'apparecchio.
Attendi la scarica dei condensatori prima di toccare la scheda: alcune sezioni restano in tensione anche dopo lo scollegamento.
Fotografa i collegamenti e i connettori prima di staccarli.
Rispetta polarità, posizione dei connettori e cablaggi originali. Non forzare i connettori né invertirli.
Manipola le schede tenendole dai bordi, evitando il contatto con piste e componenti.
Verifica che non vi siano cablaggi danneggiati o tracce di bruciato nella zona di montaggio prima di installare il pezzo nuovo.
Verifica la compatibilità
Prima dell'installazione verifica che il codice del ricambio corrisponda al tuo apparecchio, confrontando marca, modello e codice riportato sul pezzo originale. In caso di dubbio contattaci prima del montaggio: la verifica è gratuita.
Il guasto di un componente è spesso conseguenza di un problema presente altrove nell'apparecchio — motore, resistenza, pompa, cablaggi, dispersioni verso massa — o dell'impianto elettrico. Se la causa non viene rimossa, il ricambio nuovo può danneggiarsi nuovamente poco dopo il montaggio.
Garanzia
Sui ricambi venduti si applica la garanzia legale di conformità nei termini di legge, che copre i difetti già presenti al momento della consegna.
Non vi rientrano invece i danni sopravvenuti a un pezzo originariamente conforme, riconducibili a installazione errata, uso improprio, mancata manutenzione, anomalie dell'impianto elettrico, urti, liquidi o manomissioni.
